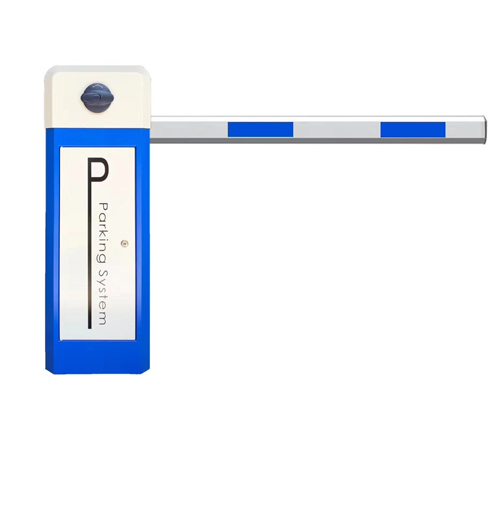

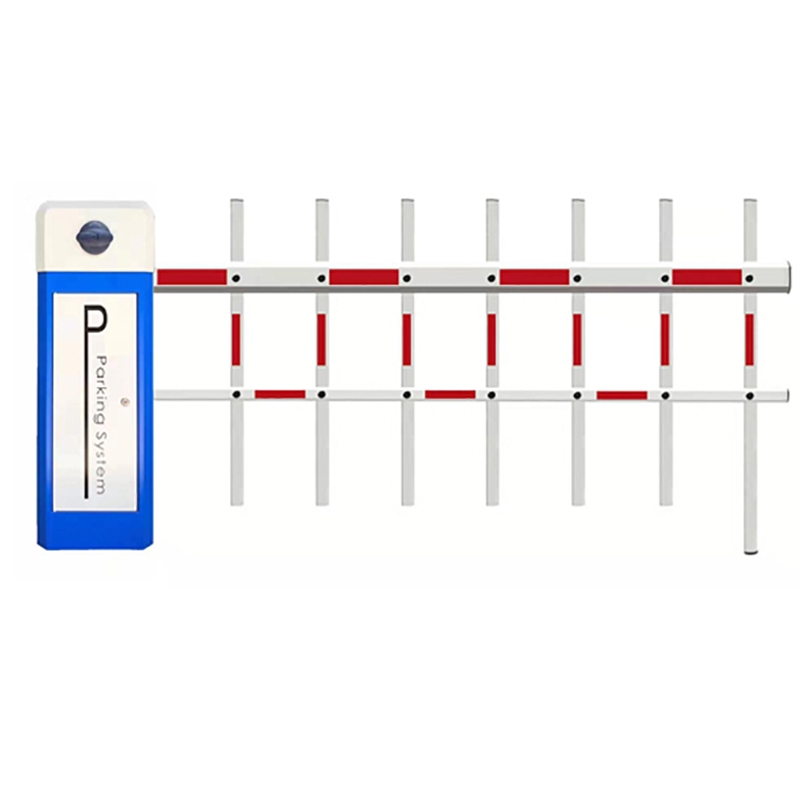

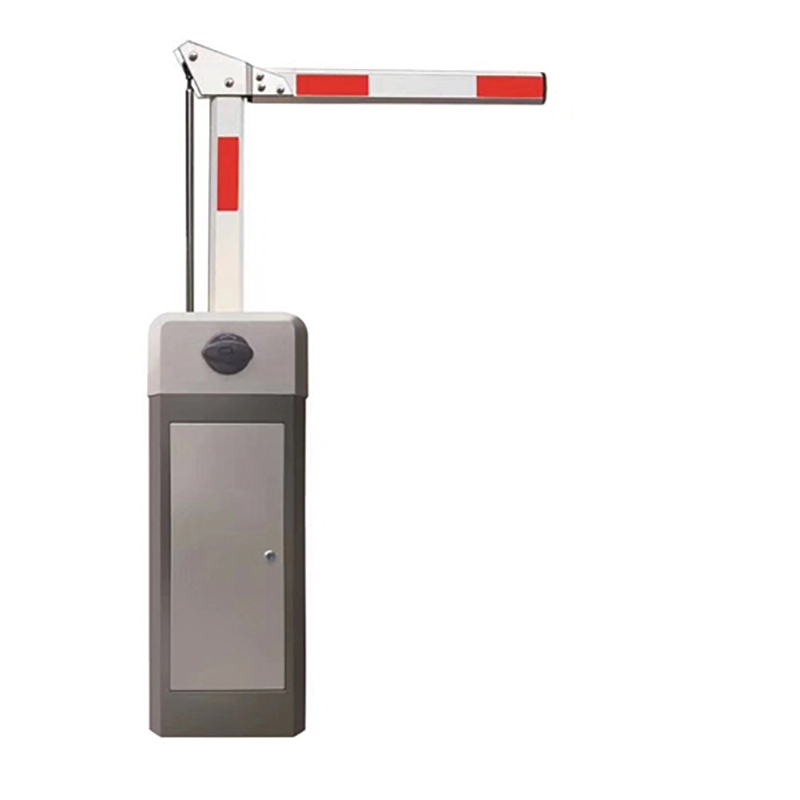

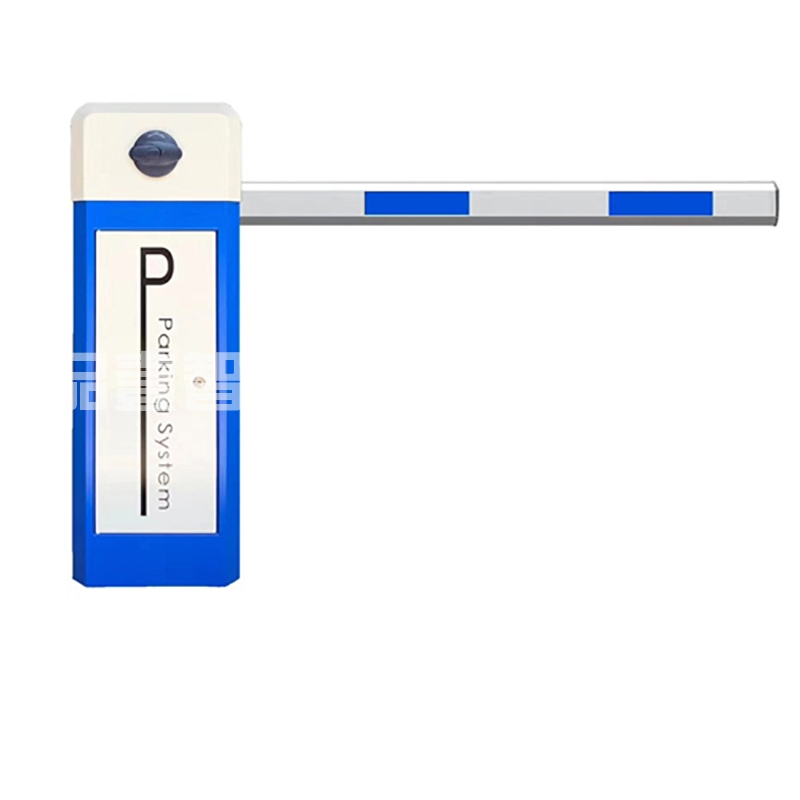

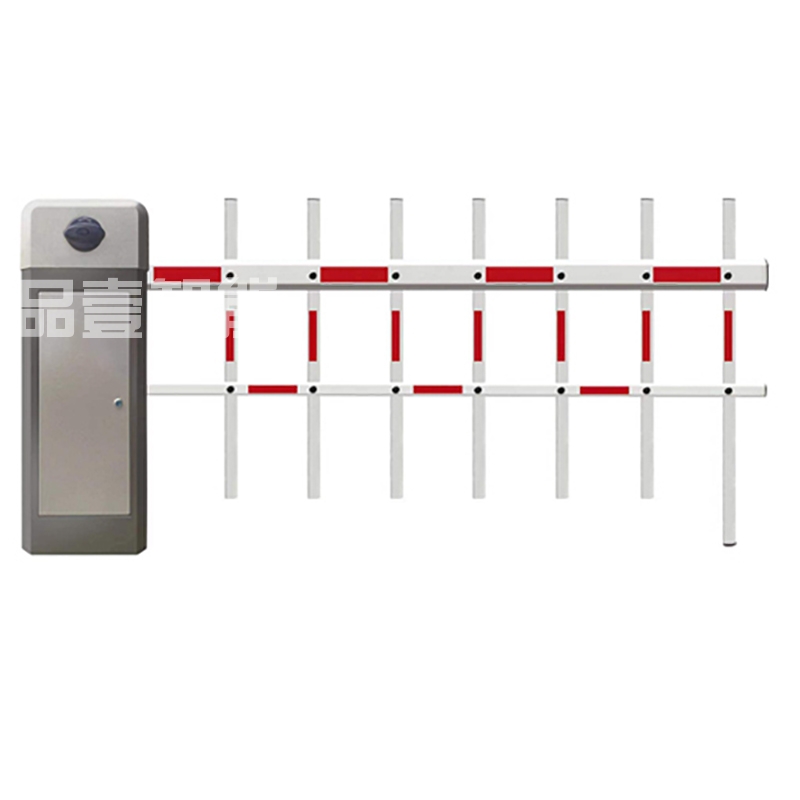

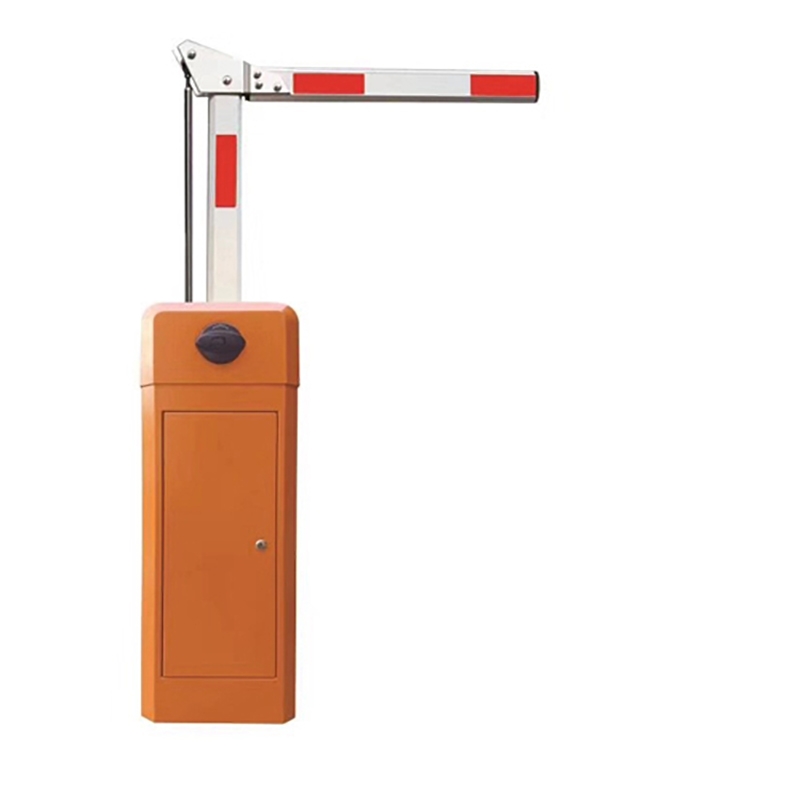

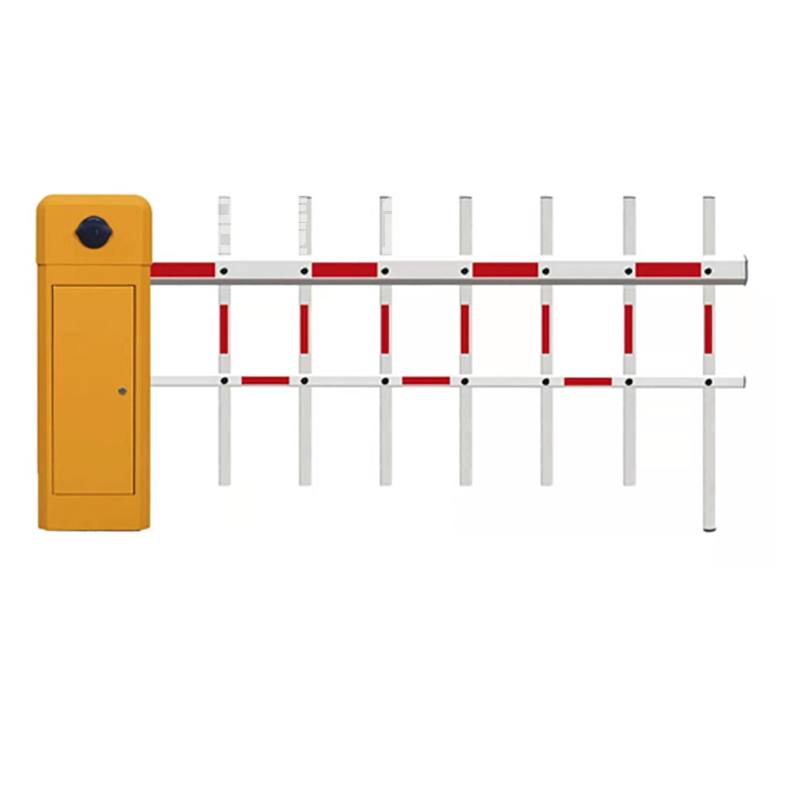

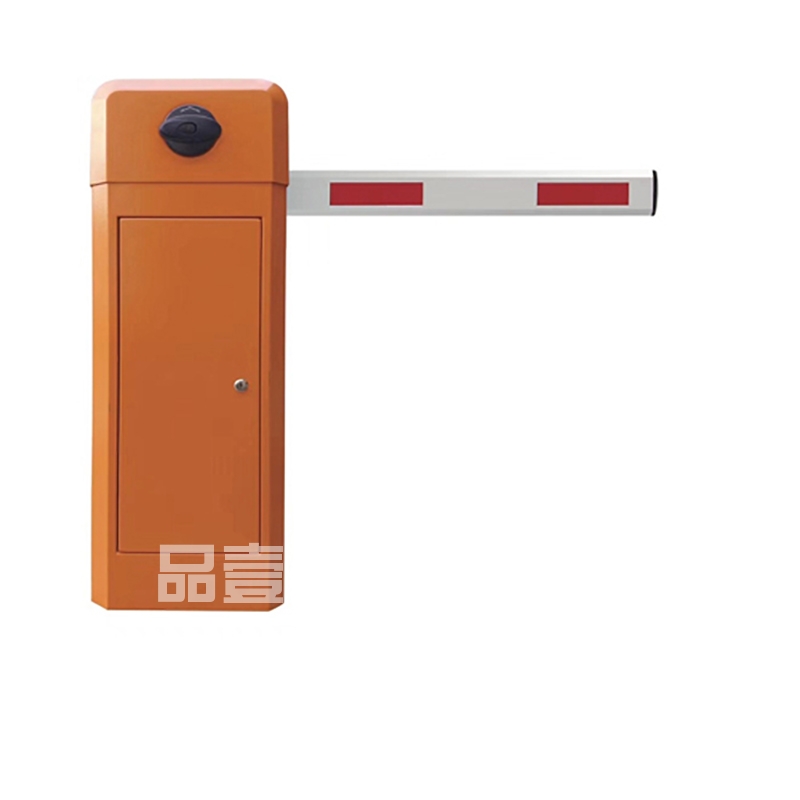

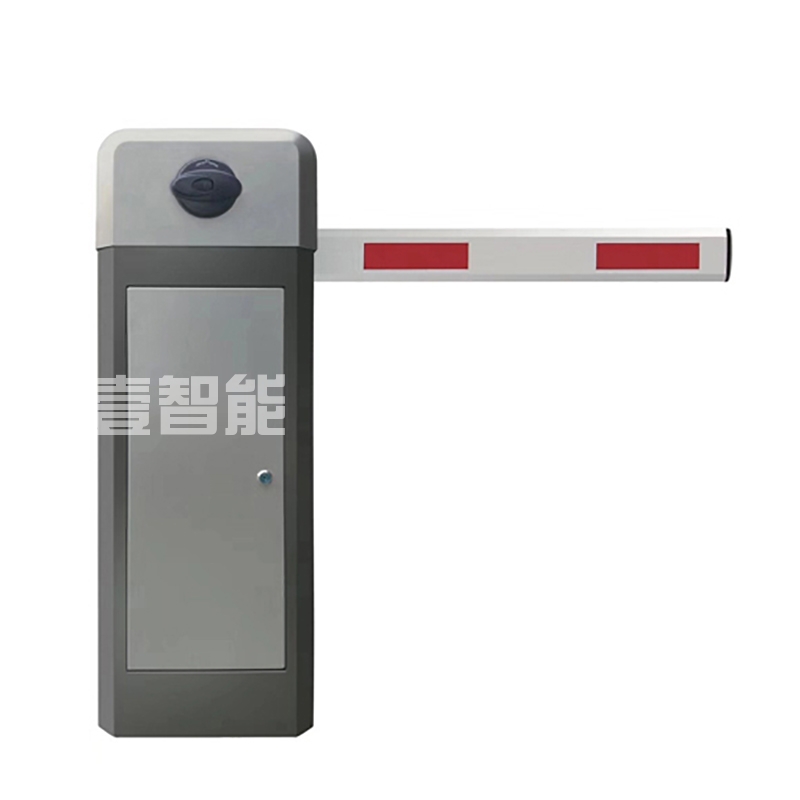

产品名称：PY-DZ206智能道闸

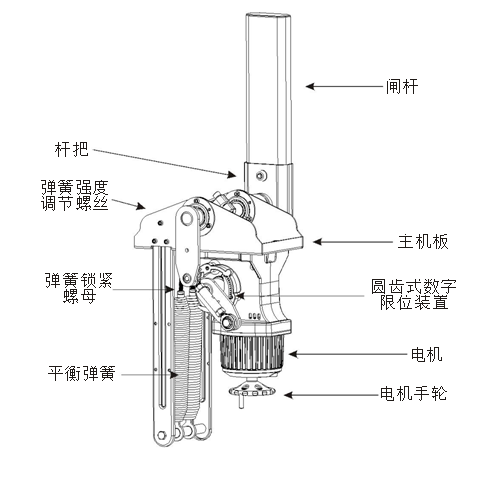

道闸机芯

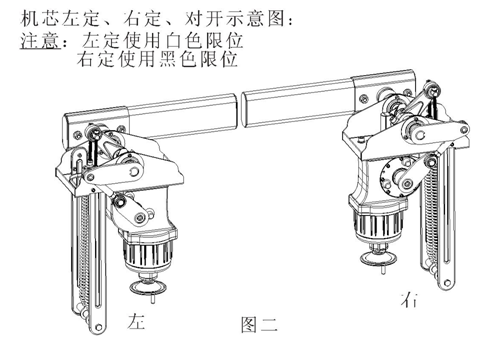

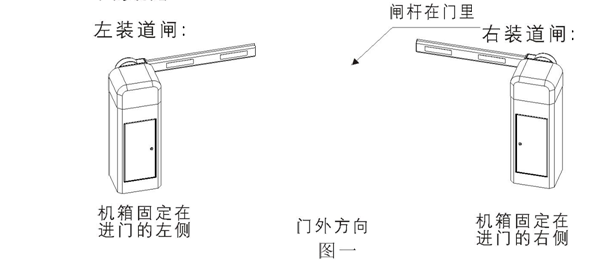

为了便于订货,特将道闸的左右安装作如图一和图二

安装、调试及使用

(一)机械部分的安装:

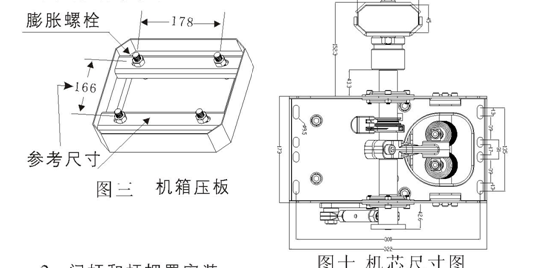

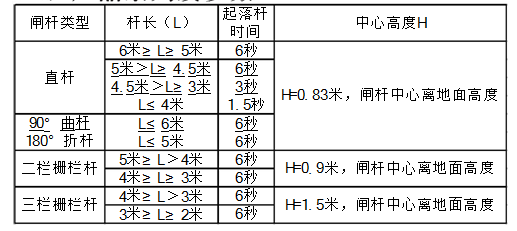

1、按场地的具体情况选用合适规格的道闸,按图三所示的尺寸,用膨胀螺栓将机器固定在地面上。当确定好位置后,根据现场情况做好道闸基础,非混凝土地面的要做现浇基础

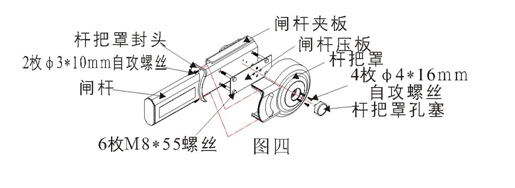

闸杆和杆把罩安装

如示图四所示，将杆把罩封头按图所示套入闸杆,用 6枚M8*55mm螺丝将闸杆压板和闸杆固定闸杆夹板上,再将杆把罩扣入闸杆夹板,用4枚中4*16自攻螺丝固定后将杆把罩封头塞入枉把罩对应的孔内。最后将杆把封头用2枚中3*10的首攻螺丝与杆把罩固定。

弹簧的选用、安装及调试

1、道闸在出厂前已经调试好,使用时如有不当还可进一步调整。"(警告:调整前请断开电源! )

2、拆机箱顶盖:拆箱之前请将闸杆置于垂直位置,如下图六

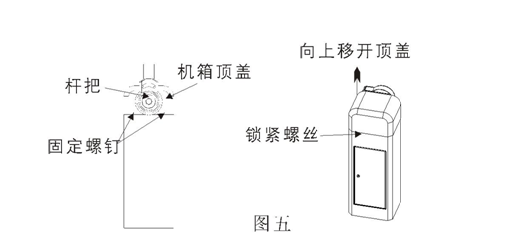

按上图五松掉杆把下方机箱盖上的两个固定螺钉;

打开机箱门,松掉机箱里侧箱门上部的锁紧螺丝;、

拆开机箱顶盖。

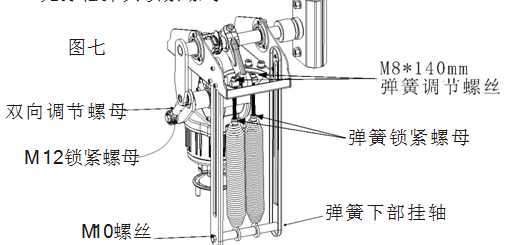

B、弹簧的安装、拆卸与更换

拆卸步骤如下:将道闸闸杆置于90。起杆状态 1、用六角扳手取下平衡弹簧调节螺丝M8* 140mm先拧松弹簧锁紧螺母

2、用扳手卸下弹簧下部挂轴的一个M10螺丝;如果弹簧是挂钩的,就不用取M1的螺丝,直接取出弹簧即可。安装步骤刚好与拆卸相反!

C、闸杆的平衡调节

1、先确定闸杆水平和垂直状态,可通过调节连杆上双向调节螺母,使得连杆变长或缩短,达到调节效果后,再扭紧2个M12锁紧螺母,防止双向调节螺母松动。

2、根据闸杆的平衡状态,反复调节平衡弹簧调节螺丝 M8*140mm的松紧程度,便得闸杆起杆/落杆平稳即可

3、对于双弹簧的,需要2个弹簧配合署调整,使得闸杆起杆/落朴平稳即可。

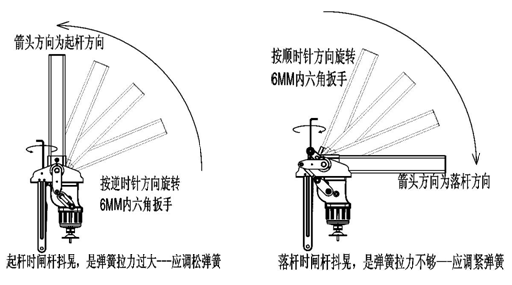

4、闸杆在起杆、落杆时晃动大调节见上图,起杆时闸杆晃动大是弹簧过紧,反复多次调松即可;落杆时阐杆晃动大是弹簧过松,反复多次调紧弹簧即。

5、调节平衡弹簧调节螺丝前,需要先拧松弹簧锁紧螺母,闸杆调节平衡后,再拧紧弹簧锁紧螺母防止弹簧返松。

6、水平及垂直微调

垂直调节:在起限状态,按定设置键不放,按起杆键(值大后仰)或落杆鍵 (值小前倾)调值(0"10),松开设置键完成调整,待下次起限可看到调整效果水平调节:在落限状态,按定设置键不放,按起杆鍵(值大下垂)或落杆鍵 (值小翘起)调值(0"20),松开设置键完成调整,待下次起限可看到调整效果.程按一下停止罐,功能指禁刘闪烁茨,芳当前调值数.

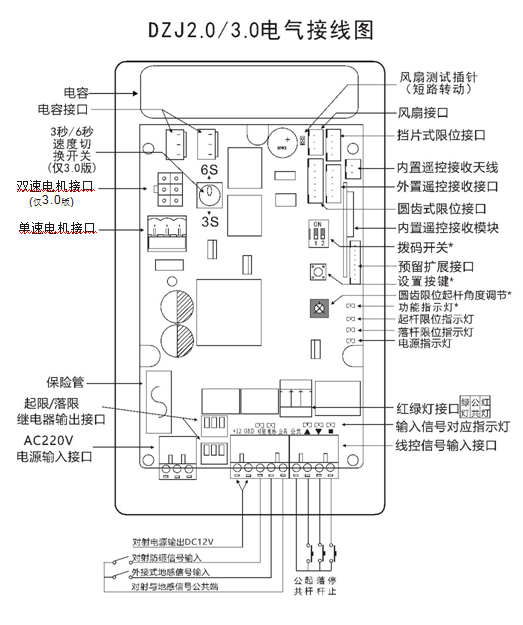

(三)接口描述、功能设置及接线图

本机出厂时内部布线已经完毕,接入AC220V电源及保护地线即可工作。现对主板各功能接口从左至右说明如下:

1、起限落限输出接口,此接口为起杆到位落杆到位继电器无源开关信号输出,系统可以根据该接口读取闸杆位置信号。

2、对射及地感接口:此接口左数2端为DC 12V电源输出,可为红外对射装置提供电源(电流<1A);接口的右3端分别为“对射信号”输入、“地感信号”输入及“公共” ;对射接收器的干接点信号NO与CG别接到主板的“对射”与“公共”端;地感输出的干接点信号NECQ份别接到主板的"地感信号"与“公共”端。

3、线控信号输A接 :此接口为干接点输入信号,赶杆A/落杆V/停止 三者任一与“公共”短接时,主板响应相应动作,用户可使用该接口来连接IC卡系统或停车场系统,同时也可以外接按键开关来控制闸机。

4、红绿灯接口:此红绿灯接口为无源接口,相当于开关, “公共”端需接入红绿灯相应的电源。落杆到位时红灯常亮,起杆到位时绿灯常亮,起、落过程红绿灯交替闪动。功能设：

3、延时自动落杆设置:,先断电,然后按定设置键不放再上电,此时如功能指示灯常表示延时自副落杆功能关闭;如闪烁,述Et 1烁的次数为延时的秒数。副增加1秒,高30秒。开启方式:接起杆键开启,开启后时间为3,再每按起杆键 1灯常高表示关闭关闭万式:接停止键,指丕灯,,悉读取秒数:按落杆键,指示灯闪烁次数为延时的秒数 i置感后检拜设置肯键涅考但盛松罕終呆存后开始工作。(注意發置过程中不能松并设置键。)

(四)增加遥控器

本控制板外挂遥控接收器有学习型和固定码型,且有多钟频率根据实际配备为准,如用户要增加或更换遥控时,操作方法如下:

 a学习型:学习方式

1:在道闸未上电时,按住遥控器停止键不放,然后道阐通电,大约6秒后接收器指示灯由常亮变为闪烁4次后熄灭,表示学习成功,松开遥控器按键(注意:学习过程中不能松开按键否则需重新上电学习)。

学丑方式

2:同时按住已经学习的遥控器的起杆"键和停止，键4秒,接收器指示灯常亮进入学习状态,在3秒内再按未学习的·遥控器的“停止”键2秒(或连续按2次) ,接收器指示灯闪烁4次表示学习成功。如在5秒内没有收到有效信号,则自动退出学习状态。途所直遥控器 拆除遥控接收器外壳,通电状态下用金属镊子或导线短路接收模块左下角位置的2个焊盘孔,直到模块指示灯由常亮变为熄灭后再松开短路,所有遥控器码清除完成。

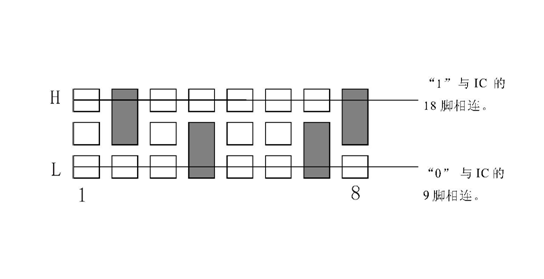

b固定码型:遥控器的编码须与接收器编码一致才能使用,编码举例如下:下图1~8对应地址码,将中间焊盘与H接为1,与L连接为0,没有焊的位x不能同时将H和连在一起。(注意:务必取出电池后再编码)

故障及处理

1、接通电源,遥控按起杆或落杆键,闸杆无动作。

a.检查控制器电源指示灯是否亮,不亮检查保险管是否完好。

b.检查遥控器是否匹配或电池电力不足。

c.附近有同频干扰,按控制板控制按键看是否正常。

d.外接保护电路发生故障或正处于保护状态,检查对射指示灯和地感指示灯是否亮起.

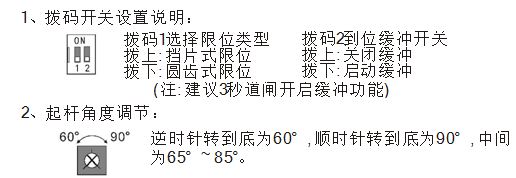

2、闸杆落到45°时就自动转起杆。a.若使用圆齿式限位装置,检查控制板的第1位拨码道闸秒数员否与实际道闸是否匹配。.

3、闸杆起落均是动一下就停止。a.检查限位接口是否插好

4、闸杆不水平或不垂直。

a.挡片式限位装置检查挡片是否调节好。

b.检查起杆角度旋钮是否逆时针转到底。

C.检查连杆并调节闸杆水平和垂直

5、落杆正常,起杆需按多次起杆键才能起到位。a.重新调整弹簧平衡。

6、使用3秒/6秒双速道闸时, 6秒调好后切换3秒出现堵死现象。

服务条款

1、主机1年免费维修(闸杆不在保修范围) ;

2、终生提供有偿维修;

3、技术支持。*有以下情形不在免费维修(或更换)范围内:a.用户不按照厂家配套说明书安装,造成产品损坏的b.使用电源不稳定,超过规定使用电压范围,不符合国家安全用电标准造成产品损坏的;c.因用户安装使用时的不当,造成产品外观受损的;d.因自然灾害等不可抗拒因素造成产品损坏的;e.超过保修期的;.h非配套厂家承诺的服务项目。

产品维护和保养

1、经常清扫箱体表面灰尘和杂物,保持道阐表面清洁。

2、每月一次检查紧固件是否有松动,脱落情况并及时紧固。

3、运行30000次后检查弹簧平衡状态,重调平衡,运行50万次更换新弹簧,防止弹簧过度疲劳发生断裂。

4、每半年请专业人士检查易磨损件磨损情况,并及时更换磨损件。

5、遥控距离太短,请检查接收器是否被金属物屏蔽,或电池电量不足。遥控距离受天气影响较大,在雨、雾、风、雪、等恶劣气候情况下,或由于遥控设备使用多,本区域存在同频干扰,遥控距离有所缩短,属于正常现象。

1、停电手摇电机底部手轮起杆,来电自动复位

2、曲臂连杆机芯结构,起、落杆运行平稳

3、无线遥控控制起杆、落杆和停止

4、遇阻返回(仅使用圆齿式限位装置可用)

5、红外对射防砸(需配红外对射装置)

6、支持地感防砸及车过自动落杆(需安装地感装置)

7、接停车场系统开、关控制信号(要求为干接点信号)

8、红绿灯接口,干接点输出(可接电流小于10A的红绿灯)

9、提供限位状态信号给停车场系统(输出COM NO NC)

10、延时自动落杆功能(出厂默认该功能关闭)

安全注意事项

   为了确保您的操作安全,请严格按照本手册规定进行操作

1. 道闸在工作时严禁打开箱门或箱盖,以免发生人身危险事故

2. 箱体外壳必须接保护地,预防感应触电

3. 落杆时严禁在杆下有人站立或行走,或摆放物体

4. 产品出厂时已经将闸杆与弹簧 配到了平衡状态不得随意增加或减少闸杆长度与重量,以免闸杆失去平衡发生危险,如需更改需请专业人生




       工作电源: 220V±10% 50/60Hz2、

       额定功率: 200w3、

       机芯及控制器工作温度:-35℃~+80℃4、

       相对湿度: s90%RH5、

       遥控距离:空旷小于100米, 2 30米

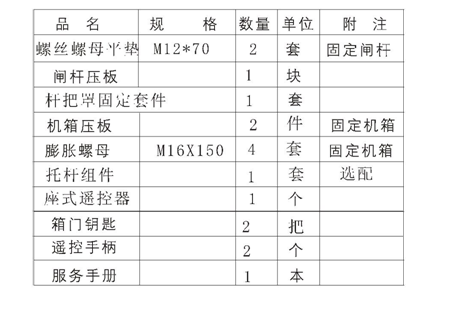

包装清单
