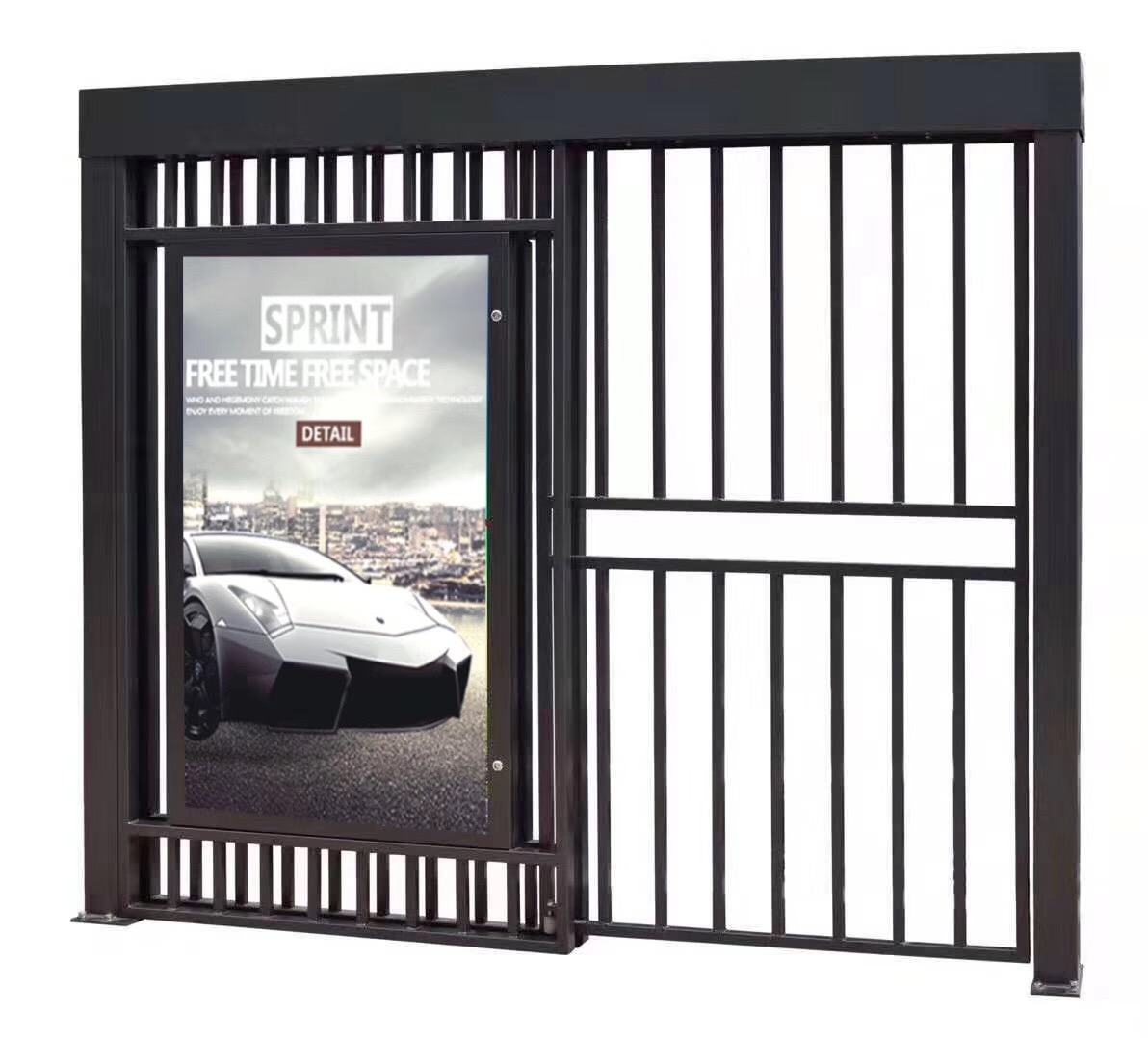

智能广告平移门

产品属性

  • 所属分类:智能广告门系统
  • 产品编号:1564998929
  • 浏览次数:0
  • 发布日期:2019-08-16
  • 产品概述
  • 性能特点
  • 技术参数


产品名称:智能广告门系统5


开门方向


1)右开门(开门顺时针转)

朝着外面开门,固定柱放

在左边。



2)左开门,(开门逆时针转)

朝着里面开门,固定柱放在左边。



3)右开门,(开门顺时针转)

朝着里面开门,固定柱放右边。



4)左开门,(开门逆时针转)

朝着外面开门,固定柱放在右边。



 控制板上拨到开关用于选择左/右开门,开门方向是指:

1、左开门:开门时,门绕着支撑立柱逆时针转动。

2、右开门:开门时,门绕着支撑立柱顺时针转动。

开门方向,出厂时已根据客户需求设定,除了确实需要改变的,请勿随意调动,影响正常使用。

开门方向调整涉及:

1、拨动开关设置,见控制板上的拨到开关

2、限位调整,见调整说明

3、磁力锁铁块和磁力锁的安装位置调整


安装主要步骤:

同时购买左开门和右开门的,请将门框、立柱归类放好

1、布线

2、支撑立柱(高)安装固定

3、门体安装固定

4、门宽拉伸固定

5、另一根柱子(矮)安装固定

6、接线

7、通电前检查

8、通电运行

9、调整


布线图


智能广告门系统智能广告门系统

开关电源:220V线RVV3*1.5,从主立柱底部直接穿到顶部开关电源这里,火线接L,零线接N,地线接地。主板输入电源+24V接开关电源+V,主板输入电源GND接开关电源-V。

安装说明:

注意事项:

!安装时严禁改变电动门的结构,安装不正确将直接导致电动门不能正常工作,严重时将损坏设备。

1、牢固:门的支撑立柱为主要承力部件,安装时必须保证牢固受力,必要时打预埋;可采用M12X100膨胀螺丝固定。

2、找平:门的支撑立柱一定要找平,垂直地球(不一定是垂直地面),立柱固定歪了,会出现甩门现象,即门在某个角度停不住,受到地球引力老向一个方向转,引起固定门的螺丝受力不均匀断裂,门运转故障,一会儿不到位,一会儿又过头。

3、装门体:装门前,先把立柱顶部的盖板卸下来(拧开螺丝)

4、拉伸:如需要调整门宽的,把门框角上螺丝松开,均匀拉伸,宽度定位后锁紧螺丝,把配套的栅栏条固定。

5、对齐:另一根立柱固定前,要检查磁力锁和对应的铁块是否对齐,即高低位置是否错位?接触面是否歪斜?是否缝隙大?保证磁力锁和铁片的接触面对齐吻合,吸附效果才不会变差或

失效。可适当调整磁力锁铁片不要固定得太紧。

接线说明

1、电气部分接线时,严禁带电操作。

2、外置电源箱要接地线,即输入220V的交流电要接入火线,零线和地线,保证安全。

3、通电前,要检查24V、电磁锁、灯箱的线没有接反、短路方可上电。直流24V电源正负极接反,将造成设备损坏。

4、电机接M+,M-,出厂时已经接好,不要擅自改动。

5、关于门禁接线:

1)通过查阅门禁说明书,找到门禁设备的NO和COM两个端子,引线到门禁控制板对应的NO和COM端子即可实现开门控制。

2)外接门禁设备可以自行供电,一体机门禁也可以从电动门控制板上取电(12V),找到门禁设备的12V和GND端子,接线到门控制板上开门控制信号对应的12V和GND。

3)使用开门按钮的,按钮的两根线(不分正负)也是引线到门控制板的NO和COM端子,即可实现开门控制。

通电说明:

控制板上直流24V电源正/负极接反,将造成设备损坏。

1、门体安装和接线完成后,先不要通电,先检查控制板上:电源24V,灯箱,电磁锁的接线有没有接反或短路。

2、先不要插门禁端子,接通电源,通道门进入待机状态,待机状态下控制板的数码管显示当前时间。

3、按一下遥控器,查看运作情况是否正常

开门→开门缓冲→到位保持→关门→关门缓冲→锁门

4、断电,插上门禁端子,送电,查看门禁使用是否正常

开门→开门缓冲→到位保持→关门→关门缓冲→锁门

调整说明:如果出现关门不到位(或撞门),开门不到位(或过头)

(一)首先,限位检查

1、关门限位检查

把门关到位(磁力锁吸住),分左右开门不一样,核对磁钢在限位板的位置,并观察控制板上位置指示灯两颗LED灯是否亮,如异常,微微移动磁钢位置。

2、开门限位检查

把门开到位(一般指开门90度),分左右开门不一样,核对另外一颗磁钢在限位板的位置,观察控制板上位置指示灯另外两颗LED灯是否亮,如异常,微微移动另一颗磁钢位置。

磁钢的位置,是可以用手移动的,一颗负责开门限位,另一颗负责关门的限位,按表格要求分别调整。

磁钢有极性,虽然两面都能吸住,但装反了,位置指示灯也不亮。

限位位置调试


A、先用手将门推到关闭位置

B、霍尔元件的位置见下图




注意:四个黑色的霍尔元件,电路板上标号分别为Q1、Q2、Q3、Q4

A、调整磁钢在圆形片的位置

B、让磁钢吸附到圆形片底部,对准电路板上的黑色。


开门方式

关门到位

开门到位

磁钢应对准

位置指示灯(亮)

磁钢应对准

位置指示灯(亮)

左开门

Q3、Q4中间

LED3、LED4

Q1、Q2中间

LED1、LED2

右开门

Q1、Q2中间

LED1、LED2

Q3、Q4中间

LED3、LED4

注意:a、磁钢有极性要求,当磁钢在Q1正上方时,控制电路板上的磁钢位置指示灯LED1亮;当磁钢在Q4正上方时,控制电路板上,磁钢位置指示灯LED4亮;如果不亮,请将磁钢翻面安装;

b、磁钢位置指示灯LED1、LED2、LED3、LED4参见数控板说明图

调试

A、调整反推电流

设置P-06,出厂值为65,即设置电机工作电流为0.80A;

如果电机遇阻不反转,则说明电机电流设置过大,须把P6值减小;

如果电机工作异常且LED数码管显示“H8”报警,则须把P-06值增大

B、如关门不到位,可加大P-03或P-02值

C、如关门缓冲速度过快,可减小P-02值

D、如开门不到90度,可加大P-05或F-02值,反之减小P-05或F-02值

控制器参数说明

   电动门参数调整采用4位LED数码管显示,三个按键用于

设置参数,拨动开关用于选择左/右开门,跳线选择开门控制信号输入是继电器还是电压方式,各指示灯指示电源是否正常以及限位磁钢的位置。



控制板菜单说明

数码显示

功能

默认值

备注描述

P-01

关门速度

6

1-9档可调

P-02

关门刹车、缓冲速度

3

1-9档可调

P-03

关门到限位后的延时工作时间

0.8

0.3-9.9S可调(该参数作用迫使门关到位,若门关不到位,则增大该时间)

P-04


-11- 开门保持时间


5

1-99S可调

P-05

开门到限位后的延时工作时间

0.5

0.3-9.9S可调(若门开不到位,则增大该时间)

P-06

电机堵转阀值调节

65

20-99可调,(请注意:此参数非堵转电流参数,根据负载适当调整此参数)

P-07

反推门响应时间

0.5

0.1-9.0S可调(当关门遇到反推时,延时多长时间执行反方向移动的动作)

P-08

开门方向选择

3

1左开门;2右开门;3由外部拨码开关选择;

P-09

关门位置检测

2

若=1 则门未在关门限位位置时,自动启动工作,直到关门完成;

若=2 则不自动启动,需要手动启动;

F-01

开门速度

8

1-10档可调

F-02

开门刹车、缓冲速度

3

1-9档可调

F-03

反推门灵敏度设置

4

1-5档可调,数值约大,灵敏度越高;

若正常关门时,门停止或反转,且数值显示“H8”,则减小改值,若减小后仍显示“H8”,需增大P6值;

F-04

厂家参数设置

00

无特殊情况及厂家允许,误进行该项参数设置,否则将造成工作异常;

F-05

恢复出厂设置

55

设置为66后确定,数码管显示“EN”则代表恢复出厂出厂设置成功;

F-06

LED灯控制

1

1、LED强关;2、LED强开;3、LED定时打开或关闭;

F-07


-12- LED灯开“时”的设置


17:00

上下键调整时的设置,确定后自动跳转分的设置;

F-08

LED灯开“分”的设置

17:00

上下键调整分的设置;确定后退出;

F-09

LED灯关“时”的设置

9:00

上下键调整时的设置,确定后自动跳转分的设置;

F-10

LED灯关“分”的设置

9:00

上下键调整分的设置;确定后退出;

F-11

时间校对“时”的设置


上下键调整时的设置,确定后自动跳转分的设置;

F-12

时间校对“分”的设置


上下键调整分的设置;确定后退出;

对码设置

对码键触发,数码管显示“LEN”,等待遥控器学习,数码管倒计时H5~~H3~~H1退出,对码成功;

清除设置

长按对码键8S后,数码管显示“----”清除成功;



一、产品特点:

低功耗,静态功率10W,工作最大功率60W;

超静音,工作时噪音低于50 db;

支持多种信号输入,继电器信号,电压信号(5-24V);

电机过流、过载、短路保护;

智能遇阻、推门反转保护;

电机电流、推力、速度精确调节;

磁感应限位,防潮防尘;


产品型号

SSGGM

适用范围

小区,工厂人行通道,非机动车通道

开门角度

90

电源需求

DC24V 6A

额定功率

35W

静态功率

10W

开/关门速度

1-9档可调(对应开门时间10-3S)

开门保持时间

1-99

运行环境温度

-10℃~50℃

运行环境湿度

30%~50%(无结露)

运行环境大气压

700hPa~1060hPa

外形尺寸




序号

名称

序号

名称

1

电机罩

9

伸缩杆下固定螺丝

2

主立柱

10

伸缩杆组件

3

广告玻璃

11

副立柱地脚盖

4

缓冲垫固定板

12

副立柱

5

主立柱地脚盖

13

刷卡盒

6

面框下旋转销

14

伸缩杆上固定螺丝

7

方通框体

15

面框上插销

8

广告面框




尺寸参考图

智能广告门系统

智能广告门系统

状态显示说明



数码管显示

对应的状态

状态说明

“12:12”显示时间

待机状态

关门停机、未启动工作时的等待状态

“H-1”

开门

启动开门、开门高速过程的状态

“H-2”

开门刹车、缓冲

到达开门缓冲限位位置,刹车、缓冲的状态

“H-3”

开门到限位

到达开门限位位置的状态

“H-4”

开门保持

到达开门限位位置后,停门保持等待状态

“H-5”

关门

开门保持延时时间结束,启动关门、关门高速过程的状态

“H-6”

关门刹车、缓冲

到达关门缓冲限位位置,刹车、缓冲的状态

“H-7”


-13- 关门到位


到达关门限位位置的状态

“显示时间”

待机状态

关门到位、延时工作结束后,返回待机状态

“H-8”

电机驱动电流过大,或遇阻

如果开门或关门时电机驱动电流过大,或遇阻、遇推门反转时,数码管显示“H8”

“H-9”

关门过程中遇开门信号

如果关门过程中,有开门控制信号或红外防撞光电开关信号,则显示“H9”,随后开门



常见故障及排除


故障现象

故障判断

处理措施

不工作,且5V电源指示灯和数码管不亮

用万用表检查电路板接线端子上“INPUT”两个点是否有24V电压

无24V

1、检查、更换24V电源

2、检查、更换连线

有24V

更换电路板

不工作,数码管显示“H-08”

设置P-06参数,加大电流检测值,重新启动工作;或增大F-03,降低灵敏度检测

问题解决

结束

故障依旧

1、  更换电机

2、  更换电路板

3、  断开门到摇臂的连接,检查门是否卡阻

开门不到位

调整磁钢位置,或设置P-05增大,或设置F-02增大

开门无缓冲

调整磁钢位置,或设置F-02减小

关门不到位

调整磁钢位置,或设置P-03增大,或设置P-02增大

关门无缓冲

调整磁钢位置,或设置P-02减小


-14- 门关闭后,门锁不能






锁门

用万用表测量电路板接线端子上“LOCK”的两个点是否有12V电压

有12V

1、  更换门锁

2、  检查、更换连线

无12V

更换电路板


装箱清单

序号

零部件名称

单位

数量

备注

1

主立柱组件

1


2

副立柱组件

1


3

门框组件

1


4

伸缩杆连接件

4


5

主立柱地脚盖组件

1


6

副立柱地脚盖组件

1


7

M4*10自攻螺丝

16


8

遥控器

2



标签
