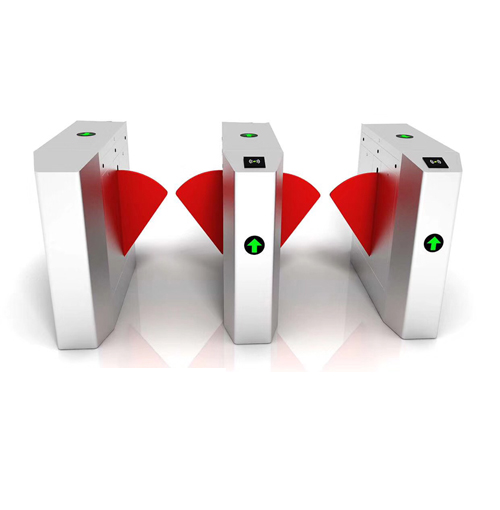

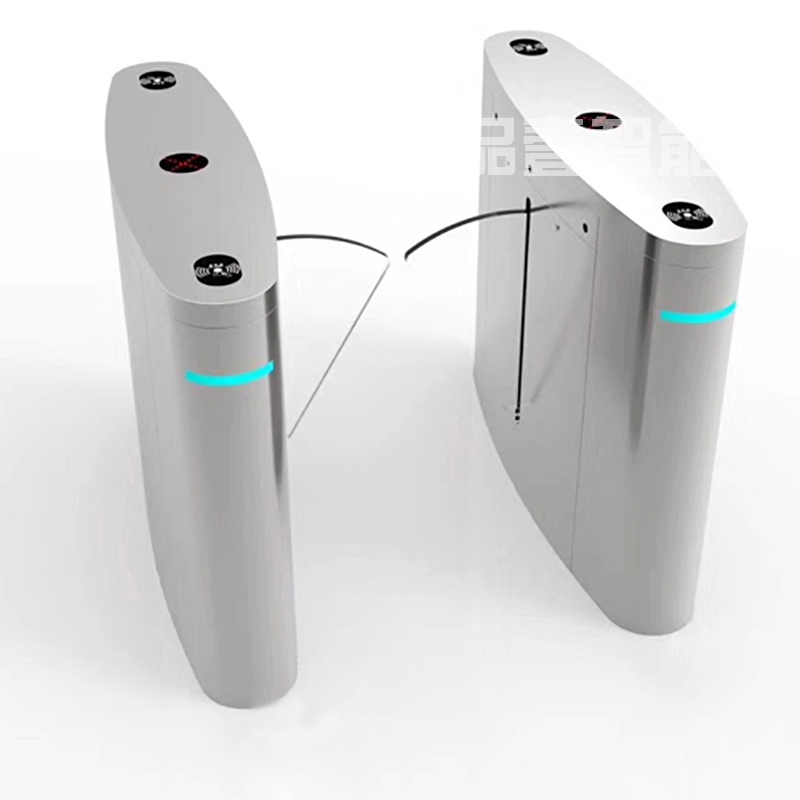

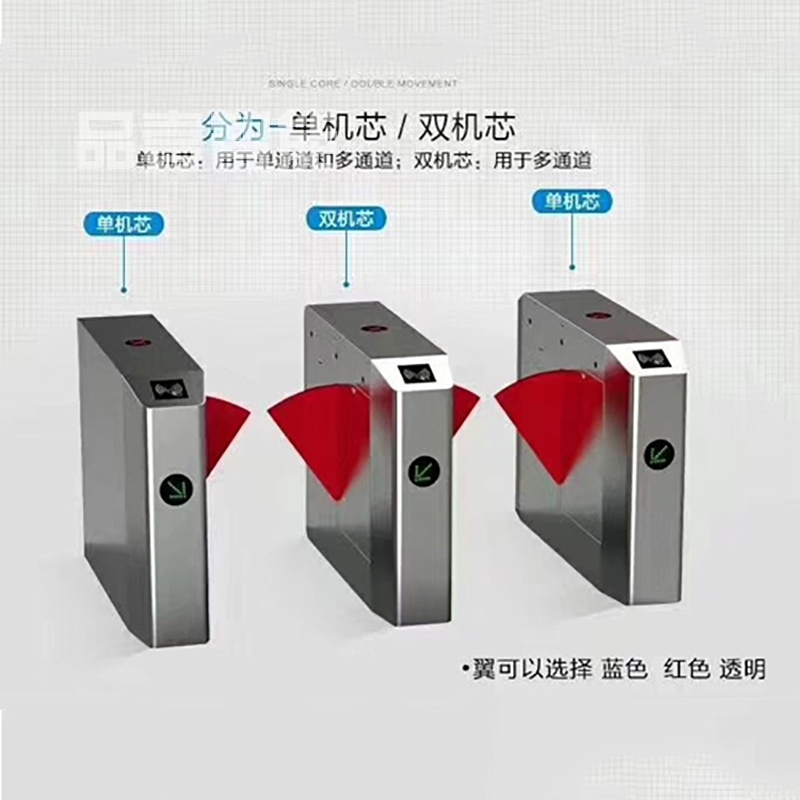

产品名称：翼闸

主要用途：

用于人行通道及自动售检票管理，如机场、地铁、图书馆、写字楼、影剧院、办公楼、工厂、景区、车站、休闲娱乐场所等

翼闸机能够实现公共通道简易的劝阻级访问控制。设备的机械部分包含一个紧急控制装置，在断电时，水平位置的挡板会自动缩回，保证通道通畅；当通电时，档板自动复位。具备多种不同的配置，可适用于所有建筑环境，并可解决行人出入口通道所有的控制问题。

控制接口：

二路干接点（或电平）控制信号输入对进出方向的及合法信号灯进行控制。

二路干接点（或电平）状态输入对非法信号灯控制。

二路DC12V合法接入，可接任何控制器及各种消费机。

翼闸机芯:

1、翼闸机芯由电机、齿轮组、离合机构、上位接近开关、下位接近开关、限位块、驱动板等组成，其工作原理为：

翼闸静止时，翼处于关闭状态，当驱动板接收到有效开闸信号，电机开始转动，经齿轮组减速后，主轴转动。当转动到极限位置时，上位接近开关接收到信号，电机断电，限位块与其下方的弹性材料接触并逐渐缓冲，在很短的时间内主轴停止转动。当第二对红外线检测到行人通过信号时，电机开始反转。转动到这个方向的极限位置时，下位接近开关检测到信号，电机断电，限位块与其下方的弹性材料接触并逐渐缓冲，在很短的时间内主轴停止转动。

安装在箱体内侧面的3对红外线的作用如下：

（1）首先对红外（进方向或出方向）：用于检测行人是否已经合法进入通道区域。如果是非法进入，翼闸开始报警。注:报警的前提是门禁或其他控制板有报警信号输出给翼闸驱动板。

（2）第二对红外：一旦检测到行人通过，翼开始关闭

（3）第三对红外：检测行人是否完全通过翼闸，如果在第二、三对区域内停留时间超出默认值，系统报警。

2、翼闸在工作时，无噪音、无冲击、挡板自动复位。机芯是铝合金制造。美观耐用。

3、可编用闸机控制、一个或二个方向控制（单向刷卡，双向刷卡）。

装饰面盖:

闸机箱体两端提供了两个个性化的装饰面板，该装饰板是用5mm厚的PVC材料做成的。

标准的装饰板是丝印请刷卡图案，底色为黑色，也可按客户要求印刷。系统集成商可根据用户的需求安装不同的用户介面，如感应卡读卡器、磁卡读卡器、指纹采集器、状态指示灯、出门按钮设备等。

装饰板的尺寸为：110*110mm

操作说明：

翼闸机有三种不同的操作模式。

1.所有上面操作模式包含一个应急设计, 在断电时,档板自动回缩，形成自由通道（消防通道）, 以保证通道在紧急情况下保持畅通形成无障碍通道

2. 按钮入口控制（亦可换成红外感应开闸）

3. 电动入口控制（IC，ID，条码等智能通道）

所有上面操作模式包含一个应急设计, 在断电时,挡板自动回缩, 以保证通道通畅。（符合消防安全要求）。

两个方向的操作模式由上面的代码来具体定义，和选择的操作有关：

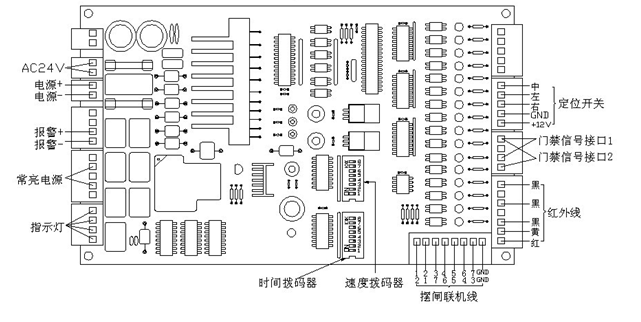

电路说明

需客户完成的工作:

单相5A 220V电源，接地 。

到控制设备的连接线 。（将控制器干接点（或电平）控制信号接入PASS1或PASS2）

可能的土建工作和固定工作。

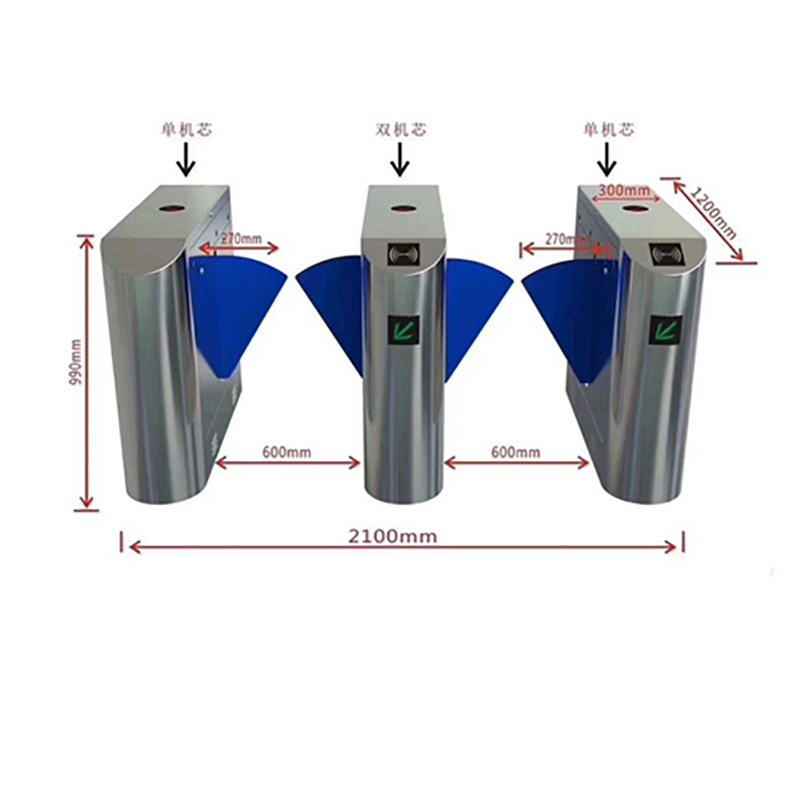

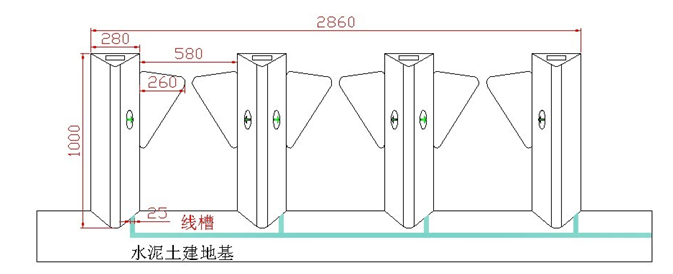

安装图：

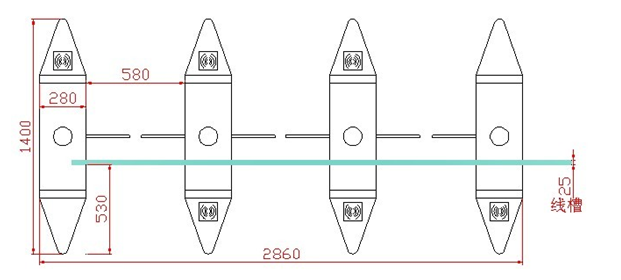

闸机俯视图

闸机正面图

1．土建工作：

采用国标405#硅酸盐水泥混凝土，地基10CM-15CM厚，混凝土完成后5-7天可安装。

2．固定工作：

闸机底座板可以用钥匙打开，里面有4个12MM的孔。用4个8MM*10MM的爆炸螺丝固定。

3．安装尺寸：（如上图）

翼闸机保养注意事项：

1.  由于机箱经常被接触会出现有污垢，请使用不锈钢清洗除垢剂清洗

2，瞬间断电又来电，由于闸机电路板没有完全把电放完，需要拔下闸机电源1分钟后再插上电源进行闸机复位

常见故障维修方法

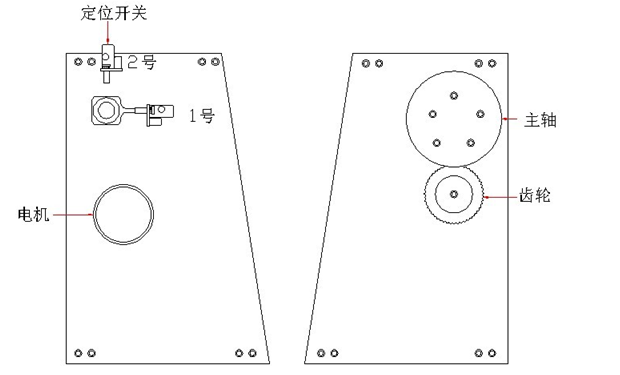

1、翼闸机芯图解

运作原理：当翼闸接收到开闸信号，电机按方向要求开始工作转动到90°进入光电定位开关的感应范围内，立即停止转动，形成在程序控制下5秒（10秒或3秒）后，自动关闸回到2号（1号为进出方向），档板自动锁紧。

常见故障及解决方法

1）通道闸刷卡后，有一边闸机开，另一边闸机不开。

答：①重新检查一下同步联机线是否连好，保证连好以后，看看没有开闸的那台闸机的控制主板是否有收到开闸的信号，若没有，重新检查一下接线是否有掉落，主板上的插头是否有插好。②控制主板端子有问题，建议更换。

2）断电之后，闸机不自动敞开。

答：①检查蓄电池是否存电，并用万用表检测是否在10V以上，否则要对其充电，若充不进电，要更换电池。

②检查控制主板是否有问题，若有则维修或更换。

3）闸机开闸，但闸门不关。

答：①检查左右两边闸机的红外光电感应器是否对好。②确保控制主板没问题，模拟走过通道，看看控制主板上的红外光电感应器的工作灯是否正常，否则证明红外光电感应器坏掉。

●计合理可靠，噪声小，，运行平稳，使用寿命长。

●档板打开速度可进行设置，满足不同场合的要求。

●具有故障自检及报警提示功能，方便用户的维护及使用。

●具有多种工作模式可供选择，即可双向读卡或指纹限流；也可一边读卡或指纹、另一方向禁行；一边读卡或指纹、另一方向自由通行。

●防夹、防碰伤功能，在档板复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；

●防冲功能，在没有接收到开闸信号时，挡板自动锁死；

●档板同步可调；

●具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；

●防尾随，防止一次过多人的非允许情况。

●具有自动复位功能，即获得过闸权限后，在设定的时间内没有过闸，翼闸自动取消本次权限，恢复到初始状态。

●防晒、耐寒、耐高温（翼闸防水性不强，装在室外需加装雨棚）。

●采用了独特的传动系统，使闸机在零位锁定、解锁更加准确、可靠。

●可与其他类型通道产品配合使用。。

箱体材料： 304不锈钢，机箱顶部1.5厚，箱体1.3国标不锈钢

内部结构： 钢材框架结构

档材料： 不锈钢、亚克力等

体积：1400×300×1000MM（桥式尺寸）

电源电压： DC24V±10%，50HZ

控制信号： 继电器信号输入

工作环境温度：-30℃ ～ 60℃

灯光提示： 绿灯通行，红灯禁止通行

通行速度：30人次/分左右

闸门开、关时间：可设置

整机寿命：连续无故障开合400万次以上。

输入接口： +12V电平信号或脉宽＞100ms的DC12V 脉冲

信号。

工作噪音：65分贝以下

防水防尘等级达到IP32以上

相对湿度：≤95%，不凝露
