产品名称：双目7寸PY-7202B

应用场景

双目7寸PY-7202B这款人脸识别设备适用于办公区域、酒店、通道闸机、写字楼、学校、商场、商店、社区、公共服务及管理项目等需要用到人脸门禁的场所。

产品特性

支持外接HDMI大屏幕（仅支持竖屏）；

动态双摄防伪，彻底解决各类照片在各种载体上的欺骗；

夜间红外、RGB双补光；

支持外接4G上网卡无线上网；

支持外接二维码扫描器、身份证阅读器（目前只支持新中新身份证阅读器DKQ-A16D）；

支持串口、韦根26、34输出，输出内容支持配置；

采用基于视频流的动态人脸检测、跟踪识别算法；

支持设备本地存储万人库，（a）云平台设备支持同时储存5万张人脸照片（小于400KB）、100万条识别记录（0.45KB）、2万张现场抓拍照片（b）局域网设备支持同时存储2万张人脸照片（照片按100KB计算）、100万条识别记录（含最近1万张现场抓拍照片）；

人脸库为3000时，误识率万分之三的条件下，1：N识别准确率为99.7%；

识别速度快，（a）人脸跟踪与检测耗时20ms左右（b）人脸特征提取耗时200ms左右（c）活体检测人脸比对耗时0.2ms（1000人库，多次识别取平均值），0.5ms（10000人库，多次识别取平均值）；

支持陌生人检测，陌生人等级可配置；

支持人脸识别或陌生人检测时的现场照片保存；

支持公网、局域网使用部署方式；

支持HTTP方式接口对接；

支持屏幕显示内容配置；

支持识别距离配置。

支持外接HDMI大屏幕（仅支持竖屏）；

动态双摄防伪，彻底解决各类照片在各种载体上的欺骗；

夜间红外、RGB双补光；

支持外接4G上网卡无线上网；

支持外接二维码扫描器、身份证阅读器（目前只支持新中新身份证阅读器DKQ-A16D）；

支持串口、韦根26、34输出，输出内容支持配置；

采用基于视频流的动态人脸检测、跟踪识别算法；

支持设备本地存储万人库，（a）云平台设备支持同时储存5万张人脸照片（小于400KB）、100万条识别记录（0.45KB）、2万张现场抓拍照片（b）局域网设备支持同时存储2万张人脸照片（照片按100KB计算）、100万条识别记录（含最近1万张现场抓拍照片）；

人脸库为3000时，误识率万分之三的条件下，1：N识别准确率为99.7%；

识别速度快，（a）人脸跟踪与检测耗时20ms左右（b）人脸特征提取耗时200ms左右（c）活体检测人脸比对耗时0.2ms（1000人库，多次识别取平均值），0.5ms（10000人库，多次识别取平均值）；

支持陌生人检测，陌生人等级可配置；

支持人脸识别或陌生人检测时的现场照片保存；

支持公网、局域网使用部署方式；

支持HTTP方式接口对接；

支持屏幕显示内容配置；

支持识别距离配置。

外形尺寸

安装说明

安装步骤

①接线说明（以电源线为例，其他接线以此类推）

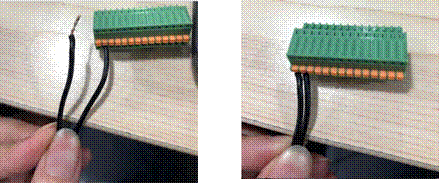

（1）剥开电线（使用剪刀等工具），露出金属丝，如图所示。

（2）按下绿色排插上每个接口处的橙色按钮，将金属线头插入孔中，松开橙色按钮后线头固定，如图所示。

注意：a）若电源线正负极接反，则设备不会启动；若正负极接法正确，设备会正常启动；设备电源适配器要求12-16V，2A。

b）正负极接线金属丝部分，若暴露在排插外面，注意不要短接，否则设备无法启动。

（3）若无须将设备安装在墙上，可直接参见步骤⑥，设备上电联网后，开始使用设备。

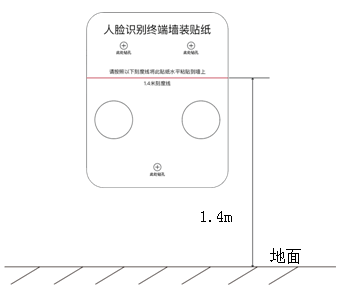

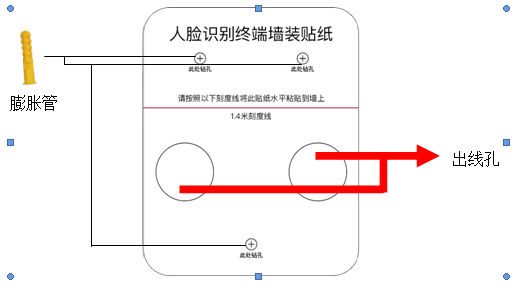

 ②在墙上张贴开孔纸，粘贴时保持水平线与地面平行，且红线距地面1.4m。

③按照开孔纸的提示在墙壁上钻3个螺丝孔，根据接线需求开1-2个穿线孔，用配件中的膨胀管钉入钻孔中。

④根据支架安装位置，将接好线的绿色排插从出线孔穿出，若需要重置线、HDMI线也请在此步从出线孔穿出。

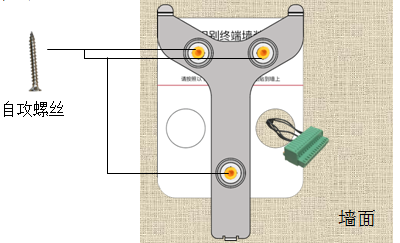

⑤移动支架，让支架上的3个孔与墙壁上开的孔位置对齐，然后用配件中的自攻螺丝将支架固定于墙上。

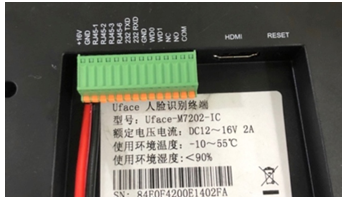

⑥将绿色的接口排插对准设备背面的接口插入。

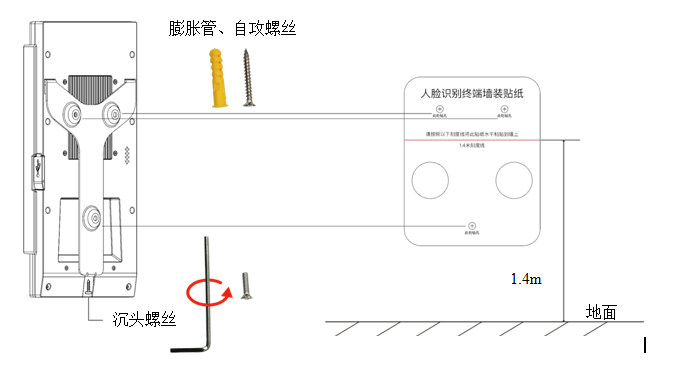

⑦将沉头螺丝拧入支架两圈，然后将设备下方的插槽对准支架下方的挂钩，使用内六角工具或六角螺丝刀按箭头所示方向拧紧沉头螺丝，安装即完成。

人脸识别一体化终端
屏幕	尺寸	7英寸，全视角，170°IPS液晶屏
	分辨率	1024×600
摄像机	类型	RGB及红外	RGB及红外
	序列号后四位	02F8、02FA（已停产）	01F8、01FA
	分辨率	200W像素	200W像素
	光圈	F2.4	F2.1
	焦距	5.75mm	4.43mm
	白平衡	自动	自动
	宽动态	支持	支持
	垂直广角
	水平广角
核心参数	CPU	4核，1.8 GHz
	存储容量	内存2G，储存8G
配件	补光灯	红外、LED补光灯
	网络模块	支持有线、无线（2.4GWi-Fi）、无线（4G网卡，USB外接）
接口	音频	1路音频输出（line out）
	视频	HDMI2.0 Type-A接口 1个
	USB接口	USB2.0 Type-A接口 1个
	串行通讯接口	RS232串口，2.5mm接线端子4P
	继电器输出	2.5mm接线端子3P
	韦根接口	2.5mm接线端子2P，支持韦根26、34
	复位接口	设备背面RESET小孔
	有线网络接口	2.5mm接线端子4P
功能	人脸检测	同时支持检测跟踪5个人
	1：N人脸识别	误识别率万分之三的条件下，识别准确率99.7%
	陌生人检测	支持
	识别距离配置	支持
	UI界面配置	支持
	设备远程升级	支持
	部署方式	支持公网、局域网使用
常规参数	防护等级	IP42，一定的防尘防水功能
	电源	DC12V（±10%）
	工作温度	-10℃～60℃
	工作湿度	10%～90 %
	功耗	10W MAX
	安装方式	壁挂支架安装、闸机支架安装
	设备尺寸	23cm*11.6cm*2cm
	重量	≈500g

材料/工具清单

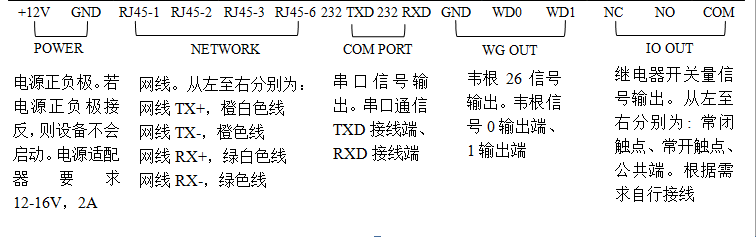

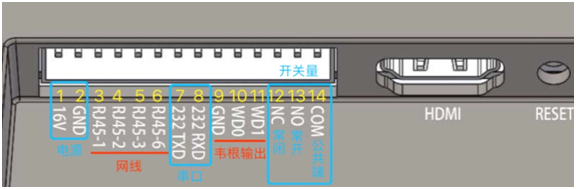

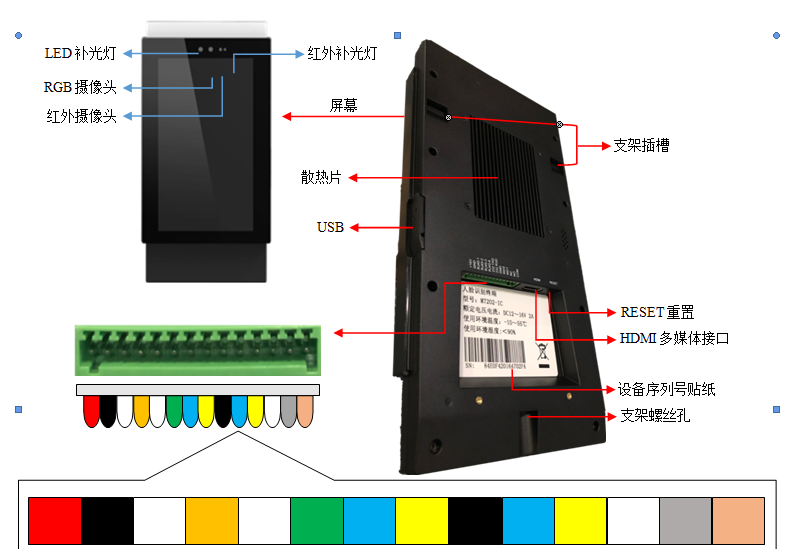

设备接口线序

磁力门接线

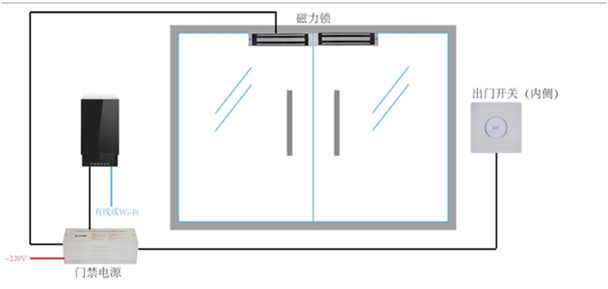

磁力门系统安装示意图

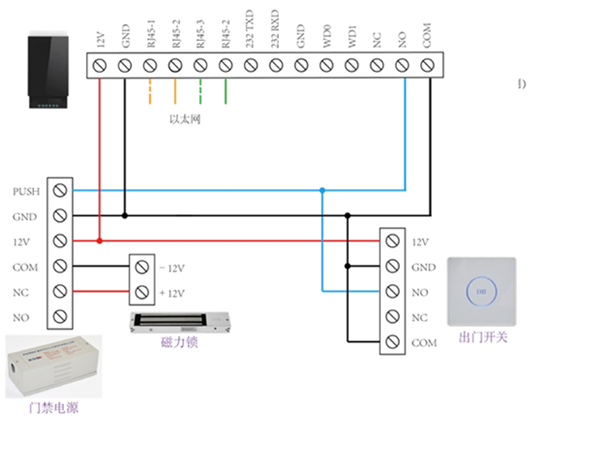

磁力门触摸式开关接线示意图

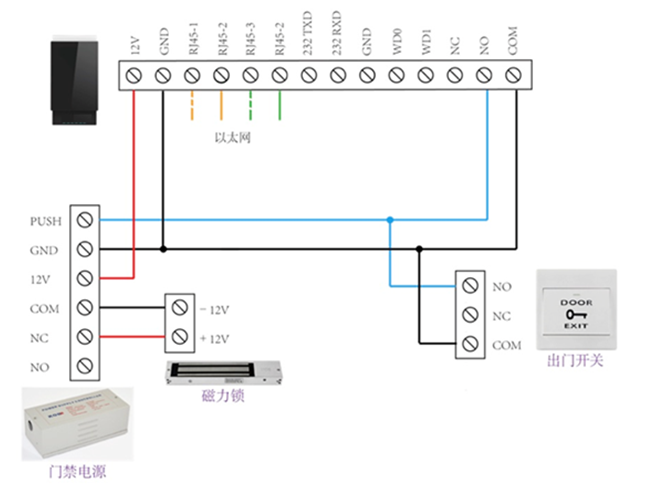

磁力门机械式开关接线示意图

自动感应门接线

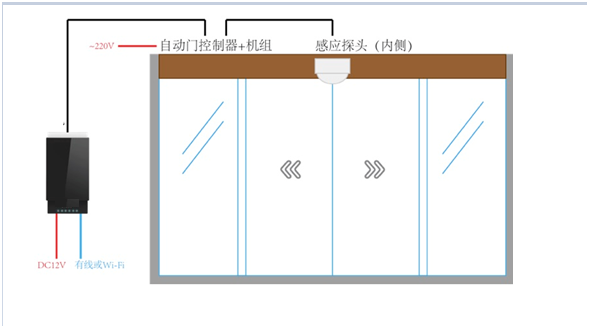

自动感应门系统安装示意图

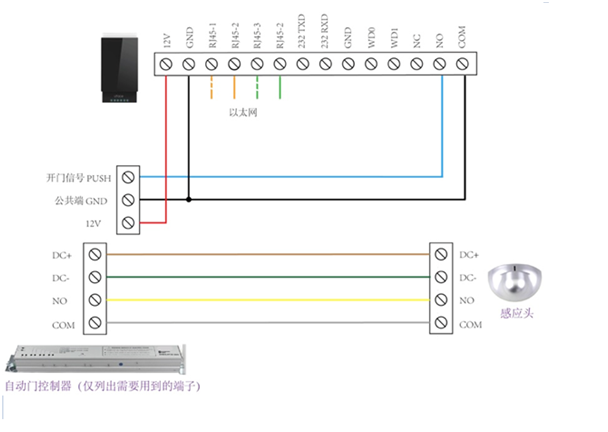

自动门感应头开关接线示意图

安装注意事项

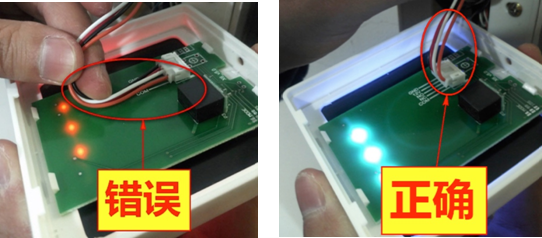

触摸开关面板内部的线缆需要尽量远离面板背面的中心区域。

2、实际布线时，若主机的12V供电线未采用“专用电源延长线”且距离较长，导致线缆等效电阻过大，则容易出现终端电压不足（≤11V）、主机反复重启、死机等异常现象。。

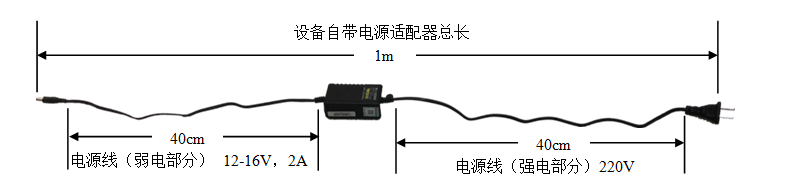

3、设备自带电源适配器如图所示，总长1米，其中电源线（弱电部分）40cm，电源线（高压部分）40cm。

电源线（弱电部分）延长不可超过2米，否则会导致设备主机端电压供电不足，出现反复重启、死机等异常现象。若电源距离设备较远，可延长电源线（强电部分）。

若使用其他适配器，如9V、1A，电压不足、电流过小都会导致设备反复重启。

使用的线缆不可太细（如网线细线），建议并联多股相同的线缆或使用铜芯加粗的线缆，确保电压＞11V。

注意：若使用网线，延长线用4股网线做正极，4股做负极。

若不清楚如何延长，请联系供应商更换“专用电源延长线”。
